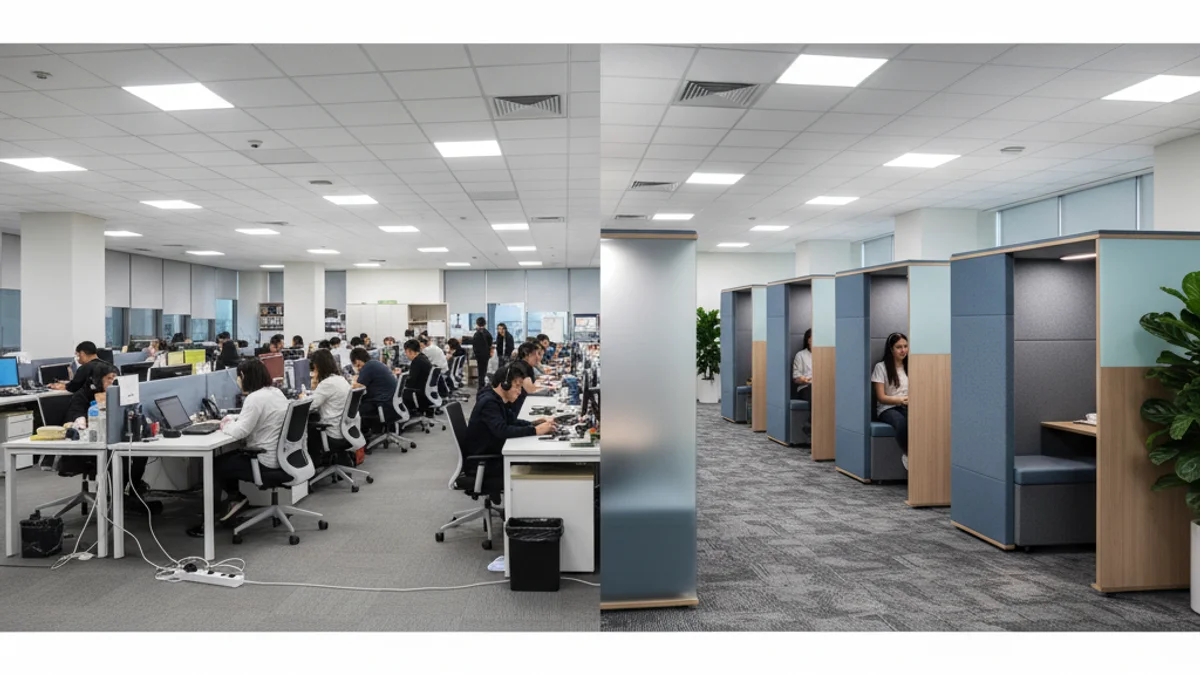

Звукоізоляція офісу без ремонту: модульні рішення для open space

Проблема акустичного дискомфорту у відкритих офісах рідко вирішується на етапі проєктування. Як правило, компанія спочатку орендує приміщення, облаштовує робочі місця, і лише після кількох місяців роботи стає очевидним, що рівень шуму перевищує комфортний. На цьому етапі капітальний ремонт — перепланування, монтаж стаціонарних перегородок, заміна стелі на акустичну — виявляється надто дорогим, довготривалим та часто неможливим в орендованому приміщенні.

Альтернативний підхід — модульні рішення для звукоізоляції офісу, які не потребують будівельних робіт, не порушують конструкцію приміщення та можуть бути встановлені без зупинки роботи офісу. У цій статті ми розглянемо основні інструменти такого підходу: від акустичних панелей до модульних кабін.

Діагностика: з чого почати

Перш ніж обирати рішення, необхідно зрозуміти природу акустичної проблеми. Звукоізоляція офісу — це не одна задача, а комплекс, що залежить від характеристик приміщення та джерел шуму.

Вимірювання фонового шуму

Мінімальна діагностика включає вимірювання рівня шуму (еквівалентного рівня LAeq) у кількох точках офісу протягом робочого дня. Для цього достатньо шумоміра класу 2 або навіть каліброваного додатку на смартфоні (NIOSH SLM для iOS, Sound Meter Pro для Android — похибка 2-3 дБА при правильному використанні).

Комфортний рівень шуму для офісної роботи, що потребує концентрації: 35-45 дБА. Прийнятний рівень для open space з активною комунікацією: 45-55 дБА. Рівень вище 55 дБА — проблемний, вище 65 дБА — неприйнятний для тривалої роботи.

Ідентифікація джерел шуму

Типові джерела шуму у open space:

• Мовленнєвий шум (розмови колег, телефонні дзвінки) — зазвичай основне джерело, 40-60% загальної звукової енергії. Частотний діапазон 250-4000 Гц.
• Фоновий шум систем (кондиціювання, вентиляція) — 15-25%. Переважно низькочастотний, 63-250 Гц.
• Ударний шум (кроки, пересування стільців, закривання дверей) — 10-15%.
• Оргтехніка (принтери, копіювальні апарати) — 5-10%.
• Зовнішній шум (транспорт, будівництво) — залежить від розташування.

Оцінка реверберації

Час реверберації (T60) — час, за який рівень звуку знижується на 60 дБ після вимкнення джерела. Для офісних приміщень оптимальне значення T60 = 0,5-0,8 с. Якщо T60 перевищує 1,0 с, звуки "розмазуються" у часі, мовлення стає менш розбірливим, а суб'єктивне відчуття шуму зростає навіть при незмінному рівні дБА.

Високий T60 характерний для приміщень з твердими відбиваючими поверхнями (бетон, скло, гіпсокартон без покриття) та великими відкритими об'ємами без звукопоглинальних матеріалів.

Рішення 1: Акустичні панелі

Акустичні панелі — найпростіший та найдешевший спосіб покращити звукоізоляцію офісу без ремонту. Вони не ізолюють звук (не створюють бар'єр), але поглинають його, знижуючи реверберацію та загальний рівень шуму на 3-8 дБА.

Типи акустичних панелей

Стінові панелі. Монтуються на стіни за допомогою монтажних планок або клею (без свердління — для орендованих приміщень). Типові розміри: 600x600 мм, 1200x600 мм, 1200x1200 мм. Товщина: 25-50 мм. Матеріал: мінеральна вата або поліестерне волокно у тканинній або войлочній оболонці. Коефіцієнт звукопоглинання (NRC): 0,70-0,95.

Стельові панелі (бафлі). Підвішуються до стелі на тросах або гачках. Вертикальна орієнтація (бафлі) ефективніша за горизонтальну, оскільки збільшує площу поглинальної поверхні за рахунок обох сторін панелі. Розміри: 1200x300 мм, 1200x600 мм. Ефективні у приміщеннях з високими стелями (від 3,0 м), де підвісна акустична стеля недоцільна.

Настільні екрани. Встановлюються на робочий стіл або між столами. Висота: 300-500 мм над рівнем столу. Ефективні для зниження прямого мовленнєвого шуму між сусідніми робочими місцями, але не впливають на відбитий звук.

Мобільні перегородки. Підлогові панелі на коліщатках або стійках. Висота: 1200-1800 мм. Створюють візуальний та частковий акустичний бар'єр між зонами. Ефективність обмежена — звук огинає перегородку зверху та з боків.

Розрахунок кількості панелей

Загальне правило: площа акустичних панелей повинна становити 15-25% від загальної площі стін та стелі приміщення для зниження T60 до комфортних значень. Для приміщення 200 м2 з висотою стелі 3 м це означає 60-100 м2 панелей (стіни + стеля).

Це значна кількість, і вартість може бути порівнянною з іншими рішеннями. Тому акустичні панелі найефективніші як доповнення до інших заходів, а не як єдине рішення для звукоізоляції офісу.

Рішення 2: Звукоізоляційні кабіни

Якщо акустичні панелі знижують загальний рівень шуму у приміщенні, то звукоізоляційні кабіни створюють локальні зони тиші всередині шумного простору. Це принципово інший підхід: замість того, щоб робити весь офіс тихішим, ми створюємо окремі тихі зони для задач, що потребують концентрації або конфіденційності.

Переваги звукоізоляційних кабін

Гарантований результат. Звукоізоляційні кабіни забезпечують зниження шуму на 25-35 дБА — значно більше, ніж будь-яка комбінація акустичних панелей та перегородок. Рівень шуму всередині кабіни: 30-38 дБА навіть при фоновому шумі 60-70 дБА у офісі.

Конфіденційність. Індекс розбірливості мовлення (STI) за межами кабіни: менше 0,20. Розмови всередині нерозбірливі для оточуючих.

Швидкість встановлення. Монтаж одномісної кабіни — 2-3 години, чотиримісної — 4-5 годин. Не потрібні будівельні роботи, дозволи на перепланування або зупинка роботи офісу.

Мобільність. Кабіну можна переміщувати при зміні планування. При переїзді офісу — демонтувати та зібрати на новому місці.

Типорозміри та застосування

Для типового open space на 50-100 працівників рекомендована конфігурація:

• 4-6 одномісних phone booths — для телефонних дзвінків та коротких відеозустрічей
• 2-3 кабіни на 2 особи — для індивідуальних зустрічей та співбесід
• 1-2 кабіни на 4 особи — для командних нарад

Загальна кількість кабін: 7-11 одиниць. Правило: одна одномісна кабіна на 10-15 працівників, одна чотиримісна — на 25-40 працівників.

Вимоги до розміщення

Звукоізоляційні кабіни потребують мінімальних умов для встановлення:

• Електрична розетка 220 В у радіусі 3-5 м (споживання 100-300 Вт)
• Вільний простір для відкриття дверей (мінімум 1,0 м перед дверима)
• Прохід між кабіною та найближчими об'єктами — не менше 1,2 м (вимога пожежної безпеки)
• Несуча здатність підлоги: 350-1500 кг (залежно від розміру кабіни) на площі 1,2-6,5 м2

Рішення 3: Акустичне зонування

Зонування — це організаційний підхід до звукоізоляції офісу, який полягає у просторовому розділенні зон із різними акустичними вимогами. На відміну від кабін та панелей, зонування не потребує додаткового обладнання (або потребує мінімум), але вимагає перестановки меблів та зміни правил користування простором.

Принципи акустичного зонування

Розподіл за рівнем шуму. Тихі зони (індивідуальна робота, що потребує концентрації) розташовуються якнайдалі від гучних (зона кухні, зона переговорів, зона неформального спілкування). Відстань 10-15 м між тихою та гучною зоною знижує рівень шуму на 6-10 дБА за рахунок природного розсіювання звуку.

Використання природних бар'єрів. Шафи, стелажі для книг, великі рослини та інші об'єкти висотою 1,5-2,0 м створюють часткові акустичні бар'єри. Їх ефективність — 3-6 дБА зниження прямого звуку. Це небагато, але у комбінації з відстанню та панелями дає відчутний результат.

Буферні зони. Між тихою та гучною зонами розміщуються "буферні" зони з проміжним рівнем шуму — наприклад, зона для роботи з помірною комунікацією.

Обмеження зонування

Зонування ефективне лише як організаційний захід. Воно не забезпечує звукоізоляцію у фізичному сенсі — звук вільно поширюється через відкритий простір. Для задач, що потребують реальної тиші (конфіденційні переговори, робота з високою концентрацією), зонування недостатнє і потребує доповнення звукоізоляційними кабінами або акустичними панелями.

Рішення 4: Системи маскування звуку

Sound masking (звукове маскування) — технологія, яка додає у приміщення рівномірний фоновий шум, що маскує мовленнєвий шум. Це може здатися парадоксальним: ми додаємо шум, щоб зменшити вплив шуму. Але принцип працює — маскувальний шум знижує контраст між мовленням та фоном, роблячи розмови менш розбірливими на відстані.

Принцип роботи

Система генерує рівномірний шум у діапазоні 200-5000 Гц із рівнем 40-48 дБА. Цей шум є акустично "нейтральним" — він не привертає увагу, подібно до шуму вентиляції або далекого водоспаду. Мовлення, яке раніше було розбірливим на відстані 5-8 м, стає нерозбірливим вже на 2-3 м.

Обладнання

Система складається з генератора шуму, підсилювача та мережі гучномовців, встановлених у підвісній стелі або на стінах. Гучномовці розташовуються з кроком 3-5 м для рівномірного покриття. Вартість системи — від $3-8 за м2 покриваемої площі.

Обмеження

Sound masking не знижує рівень шуму — він лише маскує мовлення. Для працівників, які потребують абсолютної тиші, цей метод недостатній. Також деякі люди сприймають маскувальний шум як додаткове подразнення, особливо у перші дні після встановлення (адаптація займає 3-7 днів).

Комбінований підхід

Найефективніший результат досягається при комбінації кількох рішень. Оптимальна стратегія звукоізоляції офісу без ремонту включає три рівні:

Рівень 1: Зниження реверберації (акустичні панелі)

Стінові та стельові панелі знижують загальний рівень шуму у приміщенні на 3-8 дБА та покращують розбірливість мовлення на робочих місцях. Це базовий рівень, який покращує акустику для всіх працівників.

Рекомендований обсяг: 15-20% від площі стін та стелі. Пріоритетне розміщення: стеля (найбільший ефект на одиницю площі), стіни навпроти вікон (запобігання відбиттю від скла).

Рівень 2: Локальна звукоізоляція (офісні кабіни)

Звукоізоляційні кабіни створюють зони тиші для задач, де панелі недостатні: конфіденційні переговори, телефонні дзвінки, фокусна робота. Кількість кабін — за формулою: 1 phone booth на 10-15 працівників.

Рівень 3: Організаційні заходи (зонування)

Перестановка робочих місць з урахуванням акустичного зонування: тихі зони — подалі від джерел шуму, буферні зони — між тихими та гучними зонами.

Приклад розрахунку для офісу 300 м2

Вихідні дані: open space 300 м2, висота стелі 2,8 м, 60 працівників, фоновий шум 58-64 дБА, T60 = 1,2 с.

Рівень 1: 50 м2 стельових бафлів + 20 м2 стінових панелей. Очікуване зниження: T60 до 0,7 с, рівень шуму на 4-6 дБА.

Рівень 2: 5 одномісних кабін + 2 двомісні + 1 чотиримісна. Зниження шуму всередині кабін: до 32-38 дБА. Додатковий ефект для open space: зниження на 2-3 дБА (за рахунок переміщення телефонних розмов у кабіни).

Рівень 3: Перестановка столів — зона тихої роботи (20 місць) у дальній частині від входу та кухні, зона командної роботи (40 місць) — ближче до кабін.

Загальний результат: зниження фонового шуму з 58-64 до 48-55 дБА у відкритому просторі, до 32-38 дБА у кабінах.

Вартість та окупність

Модульні рішення для звукоізоляції офісу мають різну вартість на одиницю площі:

• Акустичні панелі: $30-80 за м2 (включаючи монтаж)
• Звукоізоляційні кабіни: $5,000-25,000 за одиницю (залежно від розміру)
• Sound masking: $3-8 за м2 покриття
• Зонування: $0 (лише витрати на переміщення меблів)

Для порівняння, капітальний ремонт із монтажем стаціонарних переговорних кімнат та акустичної стелі обходиться у $150-300 за м2 площі приміщення і потребує 2-4 тижні робіт із зупинкою роботи офісу.

Окупність модульних рішень оцінюється через підвищення продуктивності. За оцінками Oxford Economics, зниження акустичного дискомфорту підвищує продуктивність офісних працівників на 5-15%. Для компанії з 60 працівниками та середньою зарплатою $1,500/міс це означає $54,000-162,000 на рік додаткової продуктивності. Вартість комплексного модульного рішення для такого офісу — $50,000-80,000, що означає окупність протягом 6-12 місяців.

Практичні рекомендації

На основі інженерного досвіду впровадження модульних рішень для звукоізоляції офісу можна сформулювати кілька рекомендацій:

1. Починайте з вимірювань. Навіть базові вимірювання шумоміром смартфона дають уявлення про масштаб проблеми та дозволяють порівняти "до" та "після".

2. Не обмежуйтесь одним рішенням. Акустичні панелі без кабін — це половина рішення. Кабіни без панелей — теж половина. Комбінований підхід дає синергетичний ефект.

3. Плануйте з запасом. Кількість офісних кабін, яка здається достатньою на етапі планування, часто виявляється недостатньою через 3-6 місяців. Краще передбачити місця для додаткових кабін заздалегідь.

4. Враховуйте пожежну безпеку. Кабіни не повинні блокувати евакуаційні шляхи. Мінімальна ширина проходу — 1,2 м.

5. Залучайте працівників. Опитування працівників про їхні потреби (тиші для концентрації vs. кабін для дзвінків vs. переговорних для нарад) допомагає оптимізувати конфігурацію.

Звукоізоляція офісу без ремонту — це реалістичний сценарій, який дозволяє суттєво покращити акустичне середовище за тижні, а не місяці, без зупинки робочих процесів та без порушення конструкції орендованого приміщення.
