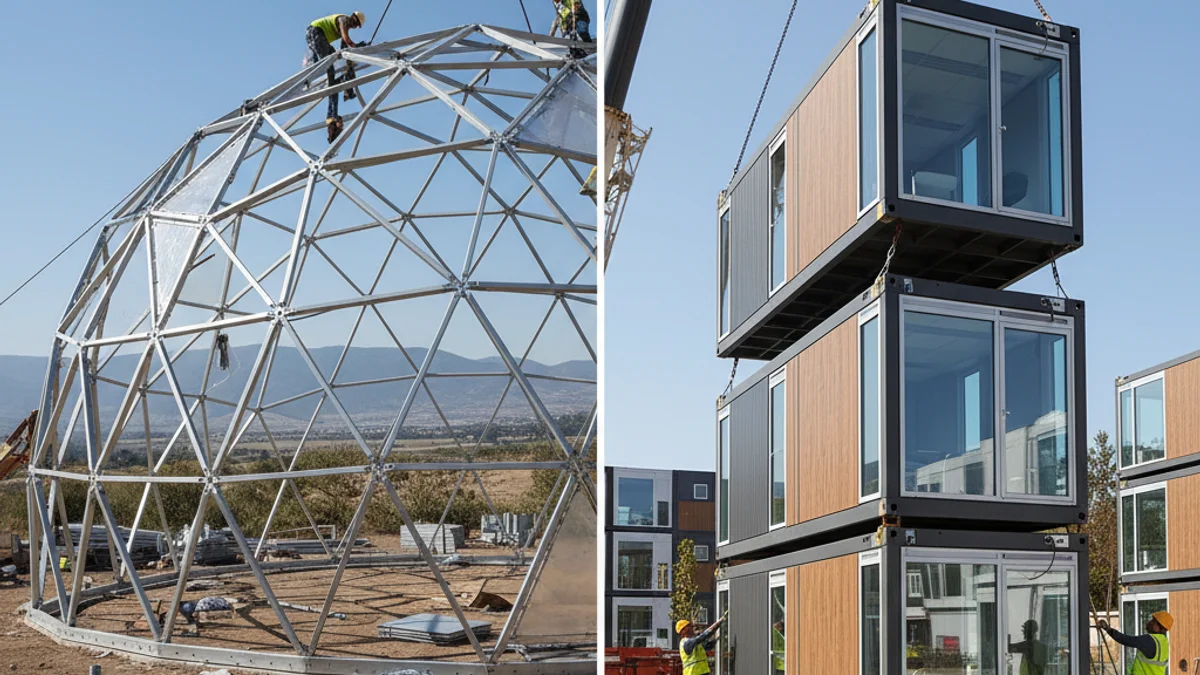

Модульні конструкції в архітектурі: від геодезичних куполів до офісних кабін

Вступ: ідея модульності

Модульність — це принцип побудови складних систем з обмеженого набору стандартизованих елементів. У природі цей принцип реалізований повсюдно: ДНК складається з чотирьох нуклеотидів, білки — з двадцяти амінокислот, кристалічні решітки — з ідентичних елементарних комірок. Архітектура запозичила цей принцип значно пізніше, ніж можна було б очікувати, — і історія цього запозичення є одночасно історією інженерного мислення та історією соціальних змін.

Модульні конструкції в архітектурі починаються не з офісних кабін та не з контейнерних будинків. Вони починаються з геометрії — з усвідомлення того, що правильні геометричні форми дозволяють створювати конструкції з максимальним відношенням міцності до маси. І саме геодезичний купол, запатентований Бакмінстером Фуллером у 1954 році, став першою модульною конструкцією, що продемонструвала цей принцип у масштабі архітектури.

Бакмінстер Фуллер та народження модульного мислення

Від тетраедра до купола

Річард Бакмінстер Фуллер (1895-1983) — американський архітектор, інженер та футуролог — не винайшов модульність. Він винайшов спосіб мислення, що зробив модульність в архітектурі не лише можливою, а й необхідною.

Фуллер виходив з простого спостереження: природа не будує під прямими кутами. Кристали, бульбашки, клітини — все це криволінійні форми, що мінімізують поверхню при максимальному об'ємі. Сфера — ідеальна форма з цієї точки зору: вона має мінімальне відношення площі поверхні до об'єму. Проте сферу важко побудувати з плоских елементів.

Рішення Фуллера: апроксимувати сферу багатогранником, складеним з трикутників. Трикутник — єдиний плоский багатокутник, що є самостабілізованим (його форма визначається довжинами сторін, без необхідності у додатковій стабілізації). Ікосаедр (20 рівносторонніх трикутників) — найближчий до сфери правильний багатогранник. Подальше подрібнення граней ікосаедра створює геодезичну сітку — мережу трикутників, що апроксимує сферу з будь-яким бажаним ступенем точності.

Геодезичний купол як модульний прототип

Геодезичний купол — це половина (або частина) геодезичної сфери. Його ключові інженерні характеристики:

Ефективність матеріалу. Геодезичний купол охоплює максимальний об'єм при мінімальній кількості матеріалу. Купол діаметром 50 м вимагає вдвічі менше матеріалу, ніж прямокутна будівля того самого об'єму.

Самонесуча конструкція. Навантаження розподіляється по всій поверхні купола завдяки трикутній сітці. Кожен вузол передає зусилля на сусідні, створюючи рівномірний напружений стан. Це означає, що купол не потребує внутрішніх опор або колон.

Модульність. Купол складається з обмеженого набору типів панелей (зазвичай 2-5 типів трикутників для купола 3V-5V частоти). Всі панелі одного типу — ідентичні, що дозволяє масове виробництво.

Швидкозбірність. Купол зі стандартизованих панелей та вузлів збирається на місці за години або дні, а не тижні або місяці. Фуллер продемонстрував це у 1957 році, коли купол діаметром 30 м для Торговельної виставки в Кабулі був зібраний за 48 годин.

Ці характеристики — ефективність матеріалу, самонесучість, модульність, швидкозбірність — є фундаментальними для всіх наступних модульних конструкцій, включаючи сучасні офісні кабіни.

Масштабні реалізації

Геодезичні куполи Фуллера були побудовані в усьому світі:

Біосфера (Монреаль, 1967) — купол діаметром 76 м для павільйону США на Expo 67. Конструкція зі сталевих труб та акрилових панелей. Маса конструкції — 600 тонн. Маса аналогічної прямокутної конструкції того самого об'єму — приблизно 3000 тонн.
Climatron (Сент-Луїс, 1960) — ботанічний сад під геодезичним куполом діаметром 53 м. Перший великий купол з алюмінієвим каркасом та плексигласовими панелями.
Epcot (Орландо, 1982) — "Spaceship Earth", сфера діаметром 50 м. Повна геодезична сфера (не купол), складена з 11 520 трикутних панелей двох типів.

Ці проєкти довели, що модульні конструкції працюють у будь-якому масштабі — від садової теплиці до споруди для тисяч людей.

Принципи стандартизації елементів

Чому стандартизація критична

Модульність без стандартизації — це не модульність, а конструктор з унікальними деталями. Справжні модульні конструкції базуються на принципі стандартизації: кожен елемент виготовляється за єдиним стандартом, що гарантує взаємозамінність, передбачуваність характеристик та масштабованість виробництва.

Стандартизація в модульній архітектурі охоплює:

Геометрична стандартизація. Всі елементи мають розміри, кратні базовому модулю (M). Наприклад, якщо М = 100 мм, то панелі мають розміри 600x1200 мм, 900x1200 мм, 1200x1200 мм. Це забезпечує комбінаторну гнучкість: з обмеженого набору панелей можна створювати конструкції різних розмірів.

Матеріальна стандартизація. Всі панелі одного типу виготовляються з однакових матеріалів за однаковою технологією. Це гарантує ідентичність акустичних, теплоізоляційних та механічних характеристик.

З'єднувальна стандартизація. Всі вузли з'єднання — однотипні. Болт M8x20, ексцентриковий замок діаметром 15 мм, EPDM-ущільнювач перерізом 10x5 мм — кожен елемент кріплення визначений стандартом та взаємозамінний.

Модульна координація в будівництві

ISO 1006:1983 визначає базовий модуль будівельної координації М = 100 мм. Всі розміри будівельних елементів (стінові панелі, віконні блоки, дверні коробки) повинні бути кратними М. Мультимодулі: 3М = 300 мм, 6М = 600 мм, 12М = 1200 мм — найпоширеніші розміри в будівельній індустрії.

Для модульних конструкцій в архітектурі це означає: панель шириною 600 мм може бути замінена двома панелями по 300 мм або однією панеллю 1200 мм. Каркас з кроком стійок 600 мм приймає будь-яку з цих панелей без модифікації.

Офісні кабіни, як правило, дотримуються модульної координації: ширина панелей 600 або 900 мм, висота 2100 або 2400 мм, товщина 60 або 80 мм. Це не лише зручність виробництва, а й сумісність з іншими будівельними системами (підвісні стелі, фальшпідлоги, перегородки).

Еволюція модульних конструкцій: від купола до офісної кабіни

Контейнерна архітектура (1960-ті)

Стандартний морський контейнер ISO 668 (20 або 40 футів) — одна з найуспішніших модульних конструкцій в історії. Контейнер — це не будівля, а транспортна одиниця, але його стандартизовані розміри та кутові фітинги дозволяють складати контейнери в будівлі, як кубики Lego.

Контейнерна архітектура продемонструвала ключовий принцип: модульна конструкція не обов'язково повинна бути розбірною. Контейнер — це готовий модуль, який транспортується цілком та встановлюється на місце краном. Це значно спрощує та прискорює монтаж порівняно з розбірними системами (як геодезичний купол), але обмежує гнучкість конфігурації.

Модульні будинки (1970-ті — 2000-ні)

Модульне домобудування розвивалося у двох напрямках:

Об'ємно-модульне. Готові модулі (кімнати, секції) виготовляються на заводі та транспортуються на будмайданчик. Там вони з'єднуються в будівлю. Приклади: японські капсульні готелі (Nakagin Capsule Tower, 1972), скандинавські модульні будинки (BoKlok від IKEA, 1997).

Панельно-модульне. На будмайданчик доставляються панелі (стінові, стельові, підлогові), які збираються в конструкцію на місці. Це гібрид між традиційним будівництвом та модульним: швидше за цеглу, але повільніше за контейнер.

Модульні конструкції в домобудуванні не замінили традиційне будівництво, але зайняли стабільну нішу: тимчасове житло, військові бази, дослідницькі станції, студентські гуртожитки — всюди, де потрібна швидкість зведення та можливість демонтажу.

Офісні модулі (2010-ті — сьогодення)

Офісні кабіни — найновіший етап еволюції модульних конструкцій. Вони успадкували принципи від усіх попередників:

Від геодезичних куполів — ефективність матеріалу, самонесучу конструкцію, стандартизацію елементів.
Від контейнерної архітектури — концепцію готового модуля, що вноситься в існуючий простір.
Від модульного домобудування — панельну систему збирання, інженерну автономність.

Сучасні виробники модульних рішень, такі як Silentbox, створюють офісні кабіни за тим самим принципом стандартизації, що використовував Фуллер для геодезичних куполів: обмежений набір уніфікованих елементів (каркасні профілі, стінові панелі, скляні вставки, дверні блоки) в різних комбінаціях утворюють кабіни від Solo до Conference.

Але офісні кабіни додали нову вимогу, якої не було у попередників: акустичну ізоляцію. Геодезичний купол, контейнер, модульний будинок — жоден з цих прототипів не проєктувався як акустична система. Офісні кабіни — перший тип модульних конструкцій, де акустика є первинною функцією, а не побічною характеристикою.

Інженерні паралелі: купол та кабіна

Розподіл навантажень

Геодезичний купол розподіляє навантаження по трикутній сітці. Кожен вузол — точка збігу 5-6 стержнів, кожен з яких працює на розтяг або стиск (без згинання). Це робить купол надзвичайно жорстким при мінімальній масі.

Офісна кабіна розподіляє навантаження по прямокутному каркасу. Вертикальні стійки працюють на стиск (маса стелі та обладнання), горизонтальні ригелі — на згинання (маса панелей та вітрове навантаження, якщо кабіна стоїть на відкритому повітрі). Прямокутний каркас менш ефективний за трикутний (потребує більшого перерізу елементів), але значно простіший у виготовленні та забезпечує плоскі поверхні для панелей та скління.

Вузлові з'єднання

У геодезичному куполі вузли — найвідповідальніший елемент. Фуллер розробив кілька типів вузлів:

болтові фланцеві (для тимчасових конструкцій);
зварні (для постійних конструкцій);
сферичні коннектори (універсальні, для будь-якого кута стикування).

В офісних кабінах вузлові з'єднання також визначають надійність та якість конструкції:

ексцентрикові замки (для швидкого збирання без інструменту);
болтові з'єднання з ексцентриковими втулками (для точного регулювання);
клинові фіксатори (для тимчасових конструкцій, що часто переміщуються).

Еволюція вузлів від Фуллера до сучасних офісних кабін — це еволюція від "з'єднати назавжди" до "з'єднати, роз'єднати, з'єднати знову". Модульні конструкції сьогодні — це конструкції, що проєктуються для багаторазового збирання та розбирання без втрати характеристик.

Обшивка та заповнення

Геодезичний купол: трикутні панелі з фанери, акрилу, полікарбонату або металу. Функція — захист від атмосферних впливів. Акустика та теплоізоляція — вторинні.

Офісні кабіни: прямокутні панелі зі складною багатошаровою структурою (MSM). Функція — акустична ізоляція. Несуча функція — мінімальна (навантаження сприймає каркас). Це принципова різниця: в куполі обшивка бере участь у розподілі навантажень (оболонкова конструкція), в кабіні — ні (каркасна конструкція).

Тренд мікро-модулів

Що таке мікро-модуль

Мікро-модуль — це модульна конструкція мінімального розміру, призначена для однієї функції та одного-двох користувачів. Офісні кабіни Solo — типовий представник класу мікро-модулів. Інші приклади:

спальні капсули (капсульні готелі);
медичні бокси (телемедицина);
навчальні бокси (мовні лабораторії);
ігрові бокси (VR-кімнати);
зарядні станції (для електромобілів з інтегрованою зоною очікування).

Чому мікро-модулі набирають популярність

Тренд мікро-модулів пов'язаний з кількома факторами:

Урбанізація та дефіцит простору. Вартість офісної площі в великих містах зростає щорічно на 5-15%. Мікро-модулі дозволяють ефективніше використовувати існуючу площу: Solo-кабіна площею 1,5 м2 забезпечує функціональність, для якої раніше потрібна була кімната 6-8 м2.

Персоналізація робочого простору. Відкритий офіс — це один простір для всіх. Мікро-модулі дозволяють кожному працівнику обрати середовище відповідно до поточного завдання: тиша для зосередженої роботи, ізоляція для дзвінка, приватність для конфіденційної розмови.

Швидкість змін. Бізнес-процеси змінюються швидше, ніж архітектура. Модульні конструкції адаптуються до змін за години (перемістити кабіну) або дні (додати/видалити кабіну), а не за тижні або місяці (будівельні роботи).

Гігієна. Після пандемії COVID-19 зросла потреба в індивідуальних просторах з контрольованою вентиляцією. Мікро-модуль з припливно-витяжною вентиляцією — це простір з контрольованою якістю повітря, на відміну від відкритого офісу, де повітря рециркулює між десятками людей.

Технічні виклики мікро-модулів

Мікро-модулі створюють специфічні інженерні виклики:

Вентиляція. При об'ємі 1,5-2,5 м3 одна людина швидко витрачає кисень та насичує повітря CO2. Вентиляція повинна забезпечувати повний обмін повітря кожні 3-5 хвилин. При цьому аеродинамічний шум вентилятора не повинен перевищувати 30-35 дБА.

Теплове навантаження. Людина виділяє 80-120 Вт тепла. При об'ємі кабіни 2 м3 та відсутності теплообміну температура зростає на 1 градус C кожні 5-7 хвилин. Вентиляція лише частково компенсує нагрівання — при температурі зовнішнього повітря > 25 градусів C кабіна може перегріватися.

Клаустрофобія. Замкнений простір площею 1-1,5 м2 викликає дискомфорт у частини людей. Конструктивні рішення: панорамне скління (візуальний зв'язок з офісом), збільшена висота стелі (2200-2400 мм), світле оздоблення, яскраве освітлення.

Швидкозбірні конструкції: технологія монтажу

Класифікація за швидкістю збирання

Швидкозбірні конструкції класифікуються за часом збирання:

Ультрашвидкі (< 1 години). Об'ємні модулі, що доставляються в зібраному вигляді та встановлюються краном або на колесах. Прикладу: мобільні медичні бокси, контейнерні конструкції. Обмеження: транспортні габарити (максимум 2,4 x 2,4 x 6,0 м для автотранспорту).

Швидкозбірні (1-4 години). Панельні конструкції зі стандартизованими з'єднаннями. Solo- та Duo-кабіни. Збирання двома монтажниками зі стандартним інструментом. Не потребують спеціальної підготовки основи.

Середньої швидкості (4-12 годин). Team- та Conference-кабіни. Збирання командою з 3-4 монтажників. Можуть потребувати перевірки несучої здатності підлоги та підготовки електричного підключення.

Помірні (1-3 дні). Великі модульні системи: офісні стіни, перегородки з інтегрованими кабінетами. Збирання спеціалізованою бригадою з проєктною документацією.

Технології з'єднань для швидкозбірних конструкцій

Ексцентриковий замок (cam lock). Найпоширеніший тип з'єднання в модульних меблях та кабінах. Принцип: штифт вставляється в отвір, ексцентрик повертається на 90 градусів та фіксує з'єднання. Переваги: збирання без інструменту (або лише шестигранний ключ), висока повторюваність, стабільне зусилля затяжки. Недоліки: обмежена несуча здатність (зазвичай до 500 Н на зсув), видимий на поверхні.

Болтове з'єднання з цангою. Болт M6 або M8 вкручується в розпірну цангу (вставку), встановлену в отвір панелі. Переваги: висока несуча здатність (до 2000 Н на зсув), можливість регулювання. Недоліки: потрібен інструмент (гайковий ключ або шуруповерт), більший час збирання.

Клиновий фіксатор. Клин вставляється у щілину між елементами та розклинює їх. Найшвидший тип з'єднання (менше 1 секунди на вузол). Недоліки: обмежена несуча здатність, менша герметичність стику.

Магнітне з'єднання. Неодимові магніти, вбудовані в панелі. Переваги: миттєве з'єднання, самовирівнювання. Недоліки: обмежена сила утримання (10-50 Н на магніт), можливість випадкового роз'єднання, висока вартість.

Сучасні швидкозбірні конструкції комбінують кілька типів з'єднань: ексцентрики для основного кріплення, магніти для попереднього позиціонування, болти для відповідальних вузлів (петлі, вентиляційне обладнання).

Майбутнє модульних конструкцій

Адитивне виробництво (3D-друк)

3D-друк будівельних конструкцій — технологія, що може змінити парадигму модульності. Замість стандартизованих панелей, що виготовляються на заводі, конструктивні елементи друкуються на місці з бетону, пластику або композитних матеріалів. Це дозволяє створювати форми, неможливі для традиційного виробництва (криволінійні поверхні, інтегровані канали, складна топологія).

Проте 3D-друк не скасовує модульність — він трансформує її. Замість стандартизації фізичних елементів стандартизуються цифрові моделі (параметричний дизайн). Кожна панель може мати унікальну форму, але всі панелі проєктуються за єдиними правилами та друкуються на однаковому обладнанні.

Роботизований монтаж

Роботизоване збирання модульних конструкцій — наступний логічний крок після стандартизації з'єднань. Якщо кожен вузол стандартний та передбачуваний, робот може збирати конструкцію без участі людини. Це особливо актуально для:

небезпечних середовищ (радіоактивне забруднення, екстремальні температури);
віддалених локацій (Арктика, космос);
масового виробництва (збирання сотень однакових кабін).

Біоміметичні конструкції

Повернення до ідей Фуллера: природа як джерело конструктивних рішень. Сучасні дослідження вивчають:

структуру кісткової тканини (оптимізація маси при збереженні міцності);
павутиння (надміцні волокна, мережеві структури);
раковини молюсків (багатошарові композити з самозцілювальними властивостями).

Модульні конструкції майбутнього можуть виглядати зовсім інакше, ніж сьогоднішні прямокутні кабіни. Криволінійні форми, оптимізовані алгоритмами (генеративний дизайн), виготовлені адитивними методами з біоміметичних матеріалів — це не фантастика, а горизонт 10-20 років.

Модульні конструкції та сталий розвиток

Модульність — це не лише зручність, а й відповідальність:

Зменшення відходів. Заводське виробництво стандартизованих елементів генерує на 50-70% менше відходів, ніж будівництво на місці. Залишки матеріалу повертаються у виробничий цикл, а не вивозяться на сміттєзвалище.

Повторне використання. Модульні конструкції проєктуються для багаторазового збирання та розбирання. Офісні кабіни, що відслужили в одному офісі, переміщуються в інший або перепродаються на вторинному ринку. Ліквідаційна вартість модульної конструкції після 10 років використання — 30-50% від первинної.

Зменшення логістичного сліду. Швидкозбірні конструкції з компактною упаковкою потребують менше транспорту для доставки. Solo-кабіна у розібраному вигляді займає 2-3 палети, тоді як стінові матеріали для кімнати аналогічного розміру — 5-8 палет плюс будівельне обладнання.

Енергоефективність. Мікро-модулі з автономними інженерними системами споживають менше енергії, ніж кондиціонування та вентиляція великих приміщень. Solo-кабіна споживає 50-150 Вт — менше, ніж одне робоче місце у відкритому офісі з центральним кондиціонуванням.

Висновки

Модульні конструкції в архітектурі пройшли шлях від геодезичних куполів Фуллера до сучасних офісних кабін. Цей шлях — не лінійна еволюція, а розгалужене дерево ідей, де кожна гілка (куполи, контейнери, модульні будинки, офісні модулі) додає нові принципи до загальної концепції модульності.

Геодезичний купол довів, що модульна конструкція може бути ефективнішою за монолітну. Контейнерна архітектура довела, що модуль може бути транспортною одиницею. Модульне домобудування довело, що модулі можуть включати інженерні системи. Офісні кабіни додали до цього акустичну функцію — і створили новий тип модульних конструкцій, що поєднує всі попередні досягнення.

Майбутнє модульних конструкцій — за інтеграцією цифрового проєктування, адитивного виробництва та адаптивних матеріалів. Принципи, сформульовані Фуллером 70 років тому — ефективність, стандартизація, масштабованість — залишаються актуальними. Змінюються лише інструменти їх реалізації.
