Каркасне будівництво: принципи та переваги

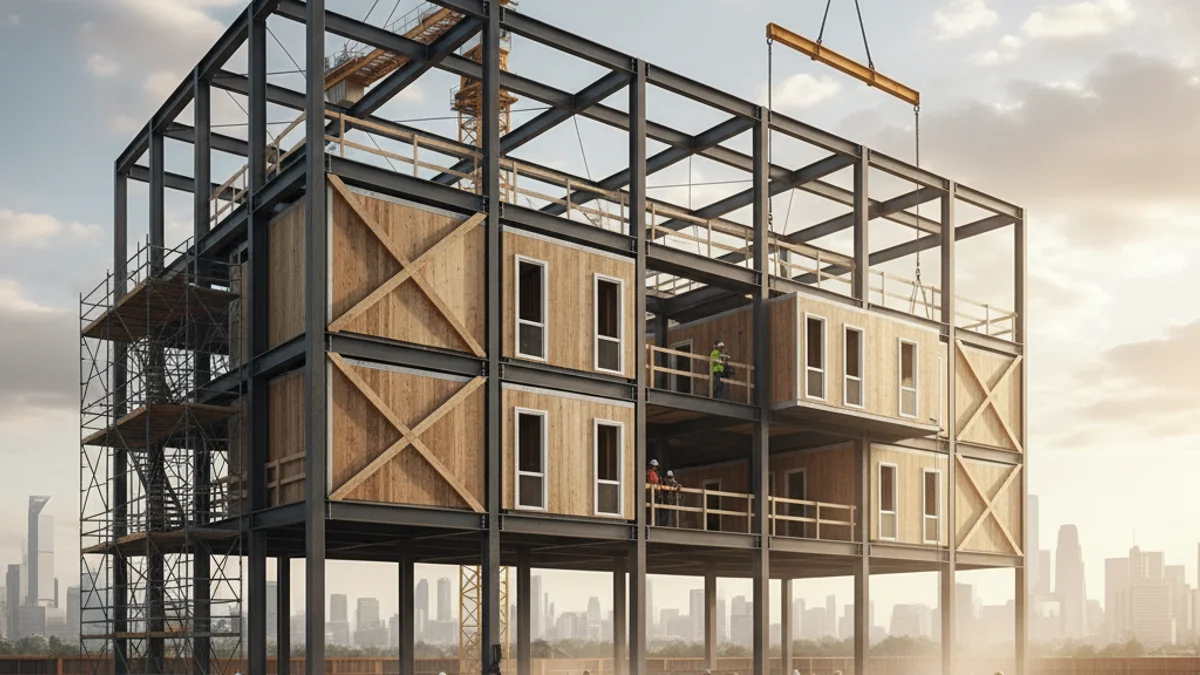

Каркасне будівництво — метод зведення споруд, при якому несучу функцію виконує система взаємопов'язаних стержневих або рамних елементів (каркас), а огороджувальні конструкції (стіни, покрівля) кріпляться до каркасу як ненесучі елементи. Цей підхід є основою більшості сучасних будівельних технологій і заслуговує на детальний розгляд.

Історичний контекст

Принцип каркасної конструкції відомий з давніх часів. Фахверкові будинки середньовічної Європи, традиційне японське домобудування, дерев'яні зруби — все це варіації каркасного підходу. Проте сучасне каркасне будівництво сформувалося у XIX столітті з появою двох ключових технологій.

Перша — легкий дерев'яний каркас (balloon frame та пізніше platform frame), який з'явився у Чикаго в 1830-х роках. Стандартизовані пиломатеріали та масове виробництво цвяхів зробили можливим швидке зведення будинків без потреби у висококваліфікованих теслярах. Ця технологія забезпечила стрімку урбанізацію американського Заходу.

Друга — сталевий каркас, розвиток якого пов'язаний з Чиказькою архітектурною школою 1880-х років. Home Insurance Building (1885) вважається першим хмарочосом зі сталевим каркасом. Каркасна конструкція зі сталі дозволила будувати вгору, звільнивши фасади від несучої функції.

У XX столітті до цих технологій додався залізобетонний каркас, що став домінуючим для багатоповерхового будівництва в більшості країн світу.

Типи каркасних конструкцій

Дерев'яний каркас

Дерев'яна каркасна конструкція — найпоширеніший тип для малоповерхового житлового будівництва у Північній Америці, Скандинавії, Японії та дедалі більше — у Європі.

Platform frame (платформний каркас) — сучасний стандарт. Кожен поверх зводиться як окрема платформа: спочатку стіни першого поверху, потім перекриття, яке стає платформою для стін другого поверху. Стійки стін — зазвичай дошки перерізом 38x140 мм або 38x184 мм з кроком 400 або 600 мм.

Timber frame (важкий дерев'яний каркас) — конструкція з масивних дерев'яних елементів (балок, стійок, розкосів), з'єднаних традиційними столярними вузлами або сучасними металевими конекторами. Каркасне будівництво цього типу використовується для будівель з відкритим каркасом як елементом інтер'єру.

CLT (Cross-Laminated Timber) — перехресно-клеєна деревина. Масивні панелі з перехресно орієнтованих шарів дощок. Хоча це панельна, а не стержнева конструкція, CLT належить до каркасного будівництва в широкому розумінні. Дозволяє зводити дерев'яні будівлі висотою до 18 поверхів.

Переваги дерев'яного каркасу:

Низька теплопровідність деревини (відсутність теплових мостів у несучих елементах).
Екологічність (відновлюваний ресурс, поглинання CO2 при рості).
Легкість обробки на будівельному майданчику.
Прийнятна вартість матеріалів.

Обмеження:

Горючість (потребує вогнезахисної обробки та конструктивного захисту).
Чутливість до вологи (потребує правильного пароізоляційного режиму).
Обмеження за висотою (зазвичай до 3-5 поверхів для легкого каркасу).
Потенційна вразливість до комах та грибків.

Сталевий каркас

Сталева каркасна конструкція використовується від малоповерхового житла до хмарочосів.

ЛСТК (легкі сталеві тонкостінні конструкції) — тонкостінні оцинковані профілі, які є сталевим аналогом дерев'яного platform frame. Товщина стінки — 0,7-2,0 мм. Каркасне будівництво з ЛСТК поширюється в Україні для малоповерхових будівель.

Рамний каркас з гарячекатаних або зварних профілів — класичне рішення для промислових, комерційних та багатоповерхових будівель. Двотаврові балки та колони з'єднуються болтами або зварюванням.

Просторові конструкції — ферми, структурні сітки, купольні каркаси. Використовуються для перекриття великих прольотів (виставкові зали, спортивні арени, ангари).

Переваги сталевого каркасу:

Висока міцність при малій вазі (найкраще співвідношення міцність/маса серед будівельних матеріалів).
Негорючість самого матеріалу (але потребує вогнезахисту для збереження несучої здатності при пожежі).
Точність виготовлення заводських елементів.
Можливість перекриття великих прольотів.
Повна переробленість (сталь — найбільш переробляний матеріал у світі).

Обмеження:

Висока теплопровідність (суттєві теплові мости потребують ретельної ізоляції).
Корозія (потребує антикорозійного захисту).
Вища вартість матеріалу порівняно з деревиною.
Потреба у спеціалізованому обладнанні для монтажу.

Залізобетонний каркас

Залізобетонна каркасна конструкція домінує у багатоповерховому будівництві більшості країн, включаючи Україну.

Монолітний каркас — бетон заливається безпосередньо на будівельному майданчику в опалубку з встановленою арматурою. Забезпечує максимальну свободу форм, але потребує значних трудовитрат та часу на твердіння.

Збірний каркас — елементи (колони, ригелі, плити перекриттів) виготовляються на заводі та монтуються на місці. Швидший монтаж, але обмежений типорозмірами.

Збірно-монолітний каркас — поєднує збірні елементи з монолітними вузлами та ділянками. Компроміс між швидкістю та гнучкістю.

Переваги залізобетонного каркасу:

Довговічність (розрахунковий термін служби 100+ років).
Вогнестійкість без додаткового захисту.
Висока несуча здатність.
Звукоізоляційні властивості (масивність).
Доступність матеріалів та технологій в Україні.

Обмеження:

Велика вага (потребує потужних фундаментів).
Тривалий цикл будівництва (особливо монолітний).
Високий вуглецевий слід (виробництво цементу — одне з найбільших джерел CO2).
Складність демонтажу та переробки.

Порівняльний аналіз каркасних систем

Критерій	Дерево	Сталь	Залізобетон
Вага конструкції	Найменша	Мала	Найбільша
Швидкість зведення	Висока	Висока	Середня/низька
Вартість (малоповерхове)	Найнижча	Середня	Вища
Вогнестійкість	Потребує захисту	Потребує захисту	Висока без захисту
Теплоізоляція каркасу	Добра	Погана	Середня
Екологічність	Найвища	Середня	Найнижча
Макс. поверховість	3-5 (легкий), 18 (CLT)	Необмежена	Необмежена
Прольоти	До 12 м	До 60+ м	До 18 м (рамний)

Каркасне будівництво та модульне будівництво

Каркасне будівництво та модульне будівництво — тісно пов'язані, але не тотожні поняття. Модульне будівництво базується на заводському виробництві об'ємних блоків, і ці блоки зазвичай мають каркасну конструкцію — дерев'яну або сталеву.

Фактично, каркасна конструкція є технологічною основою для модульного будівництва. Легкість каркасних модулів дозволяє транспортувати їх стандартним автотранспортом, а стандартизація з'єднань — швидко монтувати на місці.

Розвиток модульного будівництва стимулює і розвиток каркасних технологій: з'являються нові типи профілів, з'єднувальних елементів, композитних матеріалів для каркасів.

Каркасне будівництво в Україні

Нормативна база

Каркасне будівництво в Україні регулюється загальними будівельними нормами (ДБН) та специфічними документами для різних конструктивних систем.

ДБН В.2.6-161:2017 "Дерев'яні конструкції" — основний нормативний документ для дерев'яного каркасу. Регламентує проєктування, виробництво та монтаж дерев'яних конструкцій.

ДБН В.2.6-198:2014 "Сталеві конструкції" — для сталевого каркасу.

ДБН В.2.6-98:2009 "Бетонні та залізобетонні конструкції" — для залізобетонного каркасу.

Слід зазначити, що українська нормативна база традиційно орієнтована на масивне будівництво (цегла, бетон), і специфіка легкого каркасного будівництва не завжди повно відображена. Гармонізація з Єврокодами (EN 1993 для сталі, EN 1995 для деревини, EN 1992 для бетону) поступово покращує ситуацію.

Практика

На практиці каркасне будівництво в Україні розвивається нерівномірно.

Залізобетонний каркас — домінує у багатоповерховому будівництві. Монолітно-каркасна технологія є стандартом для житлових комплексів.

Сталевий каркас — широко застосовується у промисловому та комерційному будівництві. ЛСТК набирає популярності для малоповерхового житла та швидкозведених об'єктів.

Дерев'яний каркас — поки що займає відносно невелику частку ринку, але демонструє найшвидше зростання. Зростання попиту стимулюється прикладами скандинавських та канадських каркасних будинків, а також потребою в швидкому та доступному будівництві.

Виклики

Основні перешкоди для розвитку каркасного будівництва в Україні:

Стереотипи. Частина населення вважає каркасну конструкцію "ненадійною" або "тимчасовою". Цей стереотип не має підстав — правильно спроєктований каркасний будинок має термін служби 50-100 років.
Кадровий дефіцит. Бракує спеціалістів з проєктування та монтажу сучасних каркасних систем, особливо дерев'яних.
Якість виконання. Каркасна конструкція чутлива до якості монтажу. Порушення технології (неправильний пароізоляційний режим, теплові мости, відсутність вітрозахисту) можуть призвести до серйозних проблем.
Постачання матеріалів. Спеціалізовані комплектуючі (конектори, мембрани, стрічки) не завжди доступні на місцевому ринку.

Переваги каркасного будівництва

Незалежно від конкретного матеріалу, каркасне будівництво має системні переваги.

Швидкість. Каркас збирається значно швидше, ніж мурується стіна. Для легких каркасних конструкцій "коробка" будинку площею 100-150 м2 може бути зведена за 2-4 тижні.

Легкість. Менша вага конструкції означає менші навантаження на фундамент і, відповідно, менші витрати. На слабких грунтах каркасна конструкція може бути єдиним прийнятним рішенням без дорогого палевого фундаменту.

Гнучкість планування. Оскільки внутрішні стіни не несучі, планування можна змінювати без впливу на конструктивну систему. Це цінно як при проєктуванні, так і при подальшій реконструкції.

Енергоефективність. Каркасна конструкція дозволяє розмістити утеплювач безпосередньо в товщі стіни (між елементами каркасу), що забезпечує тонку, але добре утеплену стіну. Стіна каркасного будинку товщиною 200 мм може мати кращі теплоізоляційні показники, ніж цегельна стіна товщиною 500 мм.

Сухий процес. Каркасне будівництво (окрім залізобетонного) — переважно "сухий" процес, без необхідності чекати висихання розчину та бетону. Це забезпечує стабільну якість незалежно від погодних умов та пори року.

Інтеграція комунікацій. Електропроводка, водопровід та інші комунікації прокладаються всередині каркасної стіни без необхідності штробити масивні конструкції.

Проєктування каркасних будинків: ключові аспекти

Успішне каркасне будівництво починається з грамотного проєктування. Розглянемо критичні аспекти, що потребують уваги.

Фундамент

Каркасна конструкція дозволяє використовувати легкі фундаменти: стрічкові мілкого закладання, плитні, гвинтові палі. Вибір типу фундаменту залежить від грунтових умов, рельєфу та навантажень. Гвинтові палі особливо популярні для каркасних будинків: вони монтуються за 1-2 дні без мокрих процесів та земляних робіт великого обсягу.

Пароізоляція та вітрозахист

Правильний пароізоляційний режим — критично важливий елемент каркасної стіни. Принцип простий: зсередини — пароізоляційна мембрана (запобігає проникненню вологого повітря з приміщення в утеплювач), ззовні — вітрозахисна мембрана (пропускає пару назовні, але захищає від вітру та вологи). Порушення цього режиму призводить до конденсації вологи в утеплювачі, втрати теплоізоляційних властивостей та розвитку цвілі.

Протипожежний захист

Каркасне будівництво з дерева потребує комплексу протипожежних заходів: вогнезахисна обробка деревини антипіренами, використання вогнестійкого гіпсокартону для внутрішньої обшивки, дотримання протипожежних відстаней між будівлями. Сталева каркасна конструкція потребує вогнезахисного покриття для збереження несучої здатності при пожежі (сталь втрачає міцність при температурі вище 500 градусів Цельсія).

Сейсмостійкість

Для окремих регіонів України (Закарпаття, Крим, Одеська область) сейсмічний фактор є визначальним. Каркасне будівництво має природну перевагу: легка конструкція сприймає менші інерційні навантаження при землетрусі, а деформативність каркасу дозволяє поглинати сейсмічну енергію без руйнування. Дерев'яні каркасні будинки демонструють високу стійкість при землетрусах — це підтверджено досвідом Японії, Нової Зеландії та Чилі.

Сталий розвиток та каркасне будівництво

У контексті глобальних кліматичних цілей каркасне будівництво розглядається як один з інструментів зменшення вуглецевого сліду будівельної галузі.

Дерев'яний каркас має негативний вуглецевий слід у частині матеріалів: деревина зберігає вуглець, поглинений деревом при рості. CLT-панель зберігає приблизно 1 тонну CO2 на кубічний метр.

Сталевий каркас забезпечує повну переробленість в кінці життєвого циклу. Сучасні електродугові печі, що працюють на вторинній сталі, мають значно менший вуглецевий слід, ніж доменний процес.

Модульне будівництво на основі каркасних технологій додатково зменшує відходи (на 50-80% порівняно з традиційним) та транспортні витрати (оптимізація логістики заводського виробництва).

Перспективи

Каркасне будівництво в Україні має значний потенціал зростання. Потреба у швидкій відбудові, підвищення вимог до енергоефективності, гармонізація з європейськими стандартами, розвиток модульного будівництва — все це створює сприятливі умови.

Ключовим фактором успіху стане розвиток освіти та підвищення кваліфікації спеціалістів. Каркасна конструкція потребує точного проєктування та ретельного виконання — це не спрощення будівництва, а його технологічна модернізація.
